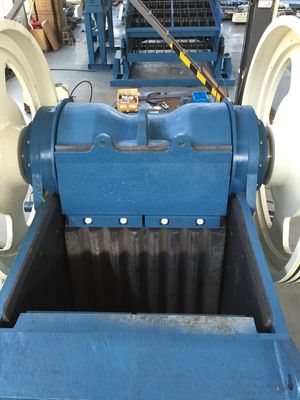

V เครื่องบดม้าลายแกรฟิต แซงค์ท็อกเกิ้ล

V เครื่องบดแกะด้วยแรงโน้มถ่วง เครื่องบดแกะหลักขนาดสูง เครื่องบดแกะสลับเดียว CJ1211

คําอธิบายสินค้า

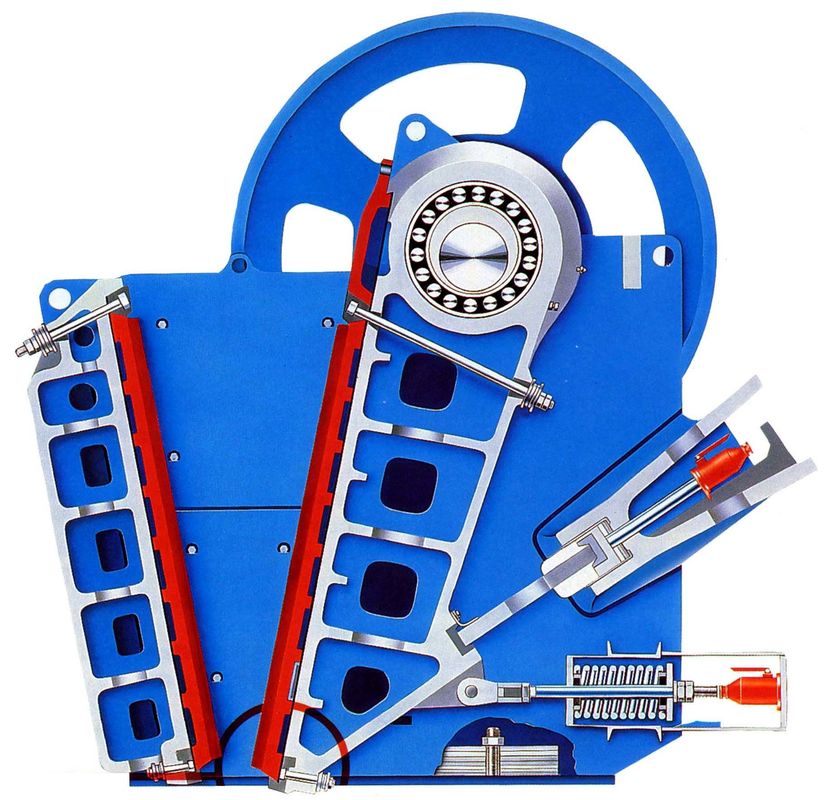

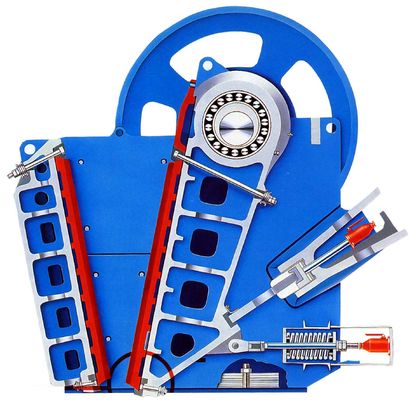

เครื่องบดคาน MJ Series มีประเภทสวิงสับสนที่มีเข็มขัดเดียวและออกแบบแรงมาก โดยใช้ห้องบดลึกที่สมองเปิดอาหารขนาดใหญ่และมุม Meshing ที่ปรับปรุงเพื่อบรรลุอัตราการทํางานสูง, อัตราการบดขนาดใหญ่และผลผลิตสูงการปรับระบายน้ําหรือเครื่องกลของกลไกการปล่อยน้ําง่ายและน่าเชื่อถือ.



เครื่องบดปาก MJ ซีรี่ย์ใช้วิธี CAD และวิธีการวิเคราะห์ของธาตุปลายอย่างเต็มที่เพื่อปรับปรุงเครื่องบด

การออกแบบของเครื่องยนต์เน้นการลดน้ําหนักของอุปกรณ์ในขณะที่รับประกันและเพิ่มความแข็งแรง, เพิ่มความน่าเชื่อถือความปลอดภัยและเศรษฐกิจทั้งแผ่นปากที่มั่นคงและเคลื่อนไหวเป็นกล่องทรงกล่องที่มีแผ่น rippled, ด้วยน้ําหนักเบาและความแข็งแรงและความแข็งแรงสูง, อุปกรณ์พร้อมกับระบบการปะทะปักกันสองครั้งซึ่งสามารถปลอดภัยและน่าเชื่อถือได้;

ทั้งหมด welds ถูกหลีกเลี่ยงจากโซนความเครียดความเข้มข้น การเปลี่ยนแปลงความโค้งของส่วนประกอบในโซนความเครียดความเข้มข้น





กว้างสแควร์การให้อาหาร ห้องลึก symmetrical โดยไม่มีเขตตายห้องบด

เพื่อปรับปรุงความสามารถในการให้อาหาร





เครื่องบดแกน MJ มีช่องเปิดอาหารขนาดใหญ่เกือบสี่เหลี่ยม ห้องลึก และมีการออกแบบห้องบดโซนที่ไม่ตาย ซึ่งสามารถปรับปรุงความจุและผลิตได้



ด้านบนของคอเคลื่อนไหวได้รับการออกแบบด้วยโล่ป้องกันหนาที่สามารถเปลี่ยนได้สําหรับคอเคลื่อนไหวที่จะรับผลกระทบการให้อาหาร

ไม่มีความจําเป็นที่จะติดตั้งแผ่นบล็อกเหนือปากเคลื่อนที่ของช่องเปิดอาหาร และแร่หินหลากหลายที่เข้าสู่เครื่องบดสามารถตกตรงไปยังพื้นที่การเคลื่อนไหวของห้องบด



เครื่องบดคานแบบดั้งเดิมถูกนํามาใช้กับการออกแบบห้องบดแบบไม่เท่าเทียมกัน ด้วยขนาดการให้อาหารที่มีประสิทธิภาพที่เล็กกว่าช่องเปิดที่ตั้งเครื่องบดชุดได้รับการนํามาใช้กับการออกแบบห้องบด symmetrical, เพื่อให้ช่องเปิดจริงเท่ากับช่องเปิดชื่อ, ซึ่งดีขึ้นความจุอาหาร



รุ่น	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
ขนาดอาหาร	895 × 660	1200×830	1200×1100	1300×1130	1500×1070	1500×1300
ครับ	2.55	3.23	3.61	3.76	4.11	4.50
ครับ	1.88	2.57	2.35	2.47	3.00	2.90
H (((m)	2.38	2.95	3.51	3.85	3.33	4.19
D (((m)	1.60	1.86	1.86	2.17	1.76	2.17
F ((m)	1.58	1.93	2.50	2.68	2.39	3.05
ปริมาณการจัดส่ง ((m3)	13	23	32	38	48	58
(CSS) ระดับ	50-175	75-275	125-275	125 - 300	125 - 300	150-300 คน
น้ําหนัก ((kg)	13200	27000	34500	41500	53000	63500
พลังงานของมอเตอร์ ((kw)	75	132	160	160	200	200
ความจุ ((t/h)	85-320	240-500	305-800	330-965	385-1090	480-1155



CSS ((มม)	รุ่น
	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480 - 620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		440-575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660-880	770-1005	825-1060
300				720-965	820-1080	880-1155



ความจุที่แสดงในตารางแสดงให้เห็นเพียงความจุของเครื่องบดที่ใกล้ชิด สภาพที่ตรงกันคือการบดในวงจรเปิดหินแกรนิตการระเบิดแห้งที่มีความหนาแน่นของ 1600 kg/m3, ขนาดสูงสุดที่สามารถตอบสนองขนาดอาหารสูงสุดที่อนุญาตโดยเครื่องบดค่าที่ต่ํากว่าในตารางใช้กับสถานการณ์ที่ค่าปรับของการให้อาหารที่ต่ํากว่าขนาดการปล่อยถูกปฏิเสธ, และค่าที่สูงกว่านี้จะใช้กับสถานการณ์ที่มีเนื้อหาของขีดขนาบ. CSS ที่บดสามารถทํางานปกติขึ้นอยู่กับการกระจายกระจายขนาบอาหาร,ความเปราะบางของวัสดุ (Wi), ปริมาณของสารปนเปื้อนในอาหาร, ประเภทของแผ่นปากที่ติดตั้ง และชนิดของวัสดุที่ใช้





ลักษณะของเส้นโค้งของความละเอียดของการหลั่งเส้นโค้งนี้เป็นลักษณะของเส้นโค้งของความละเอียดของหินที่สามารถบดได้ในระดับกลาง (ดัชนีการบด Wi = 16)ประมาณ 75% ของผลิตภัณฑ์มีขนาดต่ํากว่า CSSรูปแบบและผลคูณของเส้นโค้งความละเอียดเล็กกว่าสัดส่วนของ CSS ขึ้นอยู่กับลักษณะของแร่ธาตุสําหรับหินที่มีความละเอียดแตกต่างกัน (Wi ระหว่าง 20-12),ปกติประมาณ 65%-85% ของผลิตภัณฑ์บดน้อยกว่า CSS บด.

เครื่องบดหินถูกใช้อย่างแพร่หลายสําหรับบดหลัก, มัธยมและละเอียดของหินแกรนิต, บาซัลต, หินปูน, หินหิน, คอนกรีต, บดหิน, หินหิน, dolomite, quartz และมากกว่า 130 ประเภทของหินในการทําเหมืองแร่,หินหิน, การก่อสร้าง, ถนนและอุตสาหกรรมอื่น ๆ. เครื่องบดหินทั้งหมดของเรามีรุ่นเต็มให้เลือก. คุณสามารถเลือกหินเล็กหนึ่ง, กลางหนึ่งหรือหินขนาดใหญ่ตามความต้องการของคุณ

คําถามและคําตอบ

เพื่อเลือกรุ่นที่เหมาะสมกับคุณ กรุณาบอกเรา:

1. หินประเภทไหนที่คุณต้องการบด? เช่นหินแกรนิต หินปูน หินแม่น้ํา บาซัลท แร่เหล็ก....
2ขนาดของหินของคุณเท่าไร ก่อนที่จะบด?
3คุณต้องการขนาดสินค้าสุดท้ายเท่าไหร่ครับ กี่นิ้วหรือมิลลิเมตร
4คุณต้องการกําลังการผลิตเท่าไรครับ กี่ตันต่อชั่วโมง
5. whatsapp หรือ wechat ของคุณคืออะไร?มันเร็วขึ้นสําหรับเราที่จะส่งรายละเอียดและรูปภาพให้คุณ
