Mining เครื่องบดกรามหินไฮดรอลิกสำหรับเหมืองหิน Diabase Quartz

เครื่องบดกรามหินไฮดรอลิกการขุดรุ่นยุโรปและเครื่องบดกราม สำหรับเหมืองหิน diabase quartz

รายละเอียดสินค้า

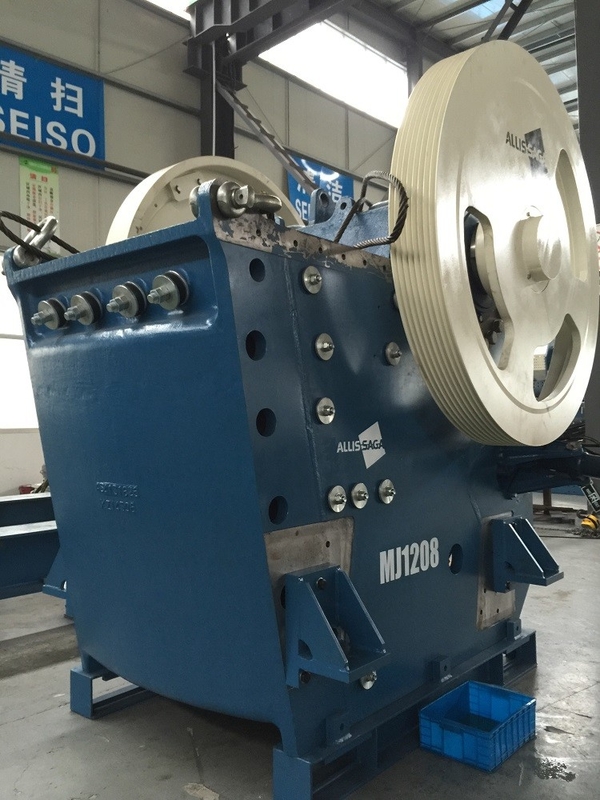

เครื่องบดแบบกราม MJ เป็นแบบสวิงผสมแบบศอกเดียวและออกแบบสำหรับงานหนัก โดยใช้ห้องบดแบบลึกที่สมมาตร ช่องป้อนขนาดใหญ่ และมุมตาข่ายที่ปรับให้เหมาะสมเพื่อให้ได้อัตราการทำงานสูง อัตราส่วนการบดขนาดใหญ่ และผลผลิตสูงด้วยอายุการใช้งานที่ยาวนานของเครื่องบด การสึกหรอต่ำ ง่ายต่อการบำรุงรักษาและการใช้งาน กลไกการคายประจุแบบไฮดรอลิกหรือแบบกลไกจึงทำได้ง่ายและเชื่อถือได้



เครื่องบดกรามรุ่น MJ ใช้ประโยชน์จาก CAD และวิธีการวิเคราะห์ไฟไนต์เอลิเมนต์เพื่อเพิ่มประสิทธิภาพของเครื่องบด

โครงสร้างตามประสบการณ์ที่สั่งสมมายาวนานการออกแบบเครื่องเน้นการลดอุปกรณ์-



ชั่งน้ำหนักขณะสร้างความมั่นใจและเพิ่มความแข็งแกร่ง เพิ่มความน่าเชื่อถือ ความปลอดภัย และความประหยัดทั้งแผ่นกรามแบบตายตัวและแบบเคลื่อนย้ายได้เป็นการหล่อแบบกล่องพร้อมเพลทแบบกระเพื่อม โดยมีน้ำหนักเบาและมีความแข็งแรงสูงและความแข็งสูง พร้อมระบบหล่อลื่นแบบปิดผนึกสองชั้น ซึ่งสามารถปลอดภัยและเชื่อถือได้

หลีกเลี่ยงการเชื่อมทั้งหมดจากโซนความเข้มข้นของความเค้น การเปลี่ยนความโค้งของส่วนประกอบในโซนความเข้มข้นของความเค้นถูกนำมาใช้เพื่อเพิ่มความแข็งแรง





การให้อาหารขนาดใหญ่แบบสี่เหลี่ยมโพรงลึกแบบสมมาตรโดยไม่มีห้องบดโซนตาย

เพื่อเพิ่มความสามารถในการป้อน





เครื่องบดกรามรุ่น MJ มีช่องใส่ฟีดขนาดใหญ่เกือบสี่เหลี่ยม ช่องลึก และการออกแบบ



ของห้องบดแบบ non-dead zone ซึ่งสามารถปรับปรุงความสามารถในการป้อนและผลผลิตได้



ส่วนบนของกรามที่เคลื่อนที่ได้ติดตั้งแผ่นป้องกันหนาแบบเปลี่ยนได้สำหรับกรามที่กำลังเคลื่อนที่เพื่อรองรับแรงกระแทกในการป้อน

ไม่จำเป็นต้องติดตั้งแผ่นบล็อกเหนือขากรรไกรที่เคลื่อนที่ของช่องป้อนอาหาร และแร่ธาตุจำนวนมากที่เข้าสู่เครื่องบดอาจตกโดยตรงไปยังพื้นที่เคลื่อนที่ของห้องบด

เครื่องบดกรามแบบดั้งเดิมนำมาใช้กับการออกแบบห้องบดแบบไม่สมมาตรโดยมีขนาดป้อนที่มีประสิทธิภาพน้อยกว่าช่องเปิดที่กำหนดเครื่องบดย่อยรุ่นต่างๆ ถูกนำมาใช้กับการออกแบบห้องบดแบบสมมาตร เพื่อให้ช่องเปิดจริงเท่ากับช่องเปิดที่กำหนด ซึ่งช่วยเพิ่มความสามารถในการป้อน



แบบอย่าง	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
ขนาดการให้อาหาร	895×660	1200×830	1200×1100	1300×1130	1500×1070	1500×1300
ล.(ม.)	2.55	3.23	3.61	3.76	4.11	4.50
W(ม.)	1.88	2.57	2.35	2.47	3.00	2.90
เอช(ม.)	2.38	2.95	3.51	3.85	3.33	4.19
ดี(ม.)	1.60	1.86	1.86	2.17	1.76	2.17
เอฟ(ม.)	1.58	1.93	2.50	2.68	2.39	3.05
ปริมาณการขนส่ง(m³)	13	23	32	38	48	58
(CSS)ช่วง	50-175	75-275	125-275	125-300	125-300	150-300
น้ำหนัก (กิโลกรัม)	13200	27000	34500	41500	53000	63500
กำลังมอเตอร์ (กิโลวัตต์)	75	132	160	160	200	200
ความจุ(t/h)	85-320	240	305-800	330-965	385-1090	480-1155



CSS(มม.)	แบบอย่าง
	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480-620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		440-575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660-880	770-1005	825-1060
300				720-965	820-1080	880-1155



ความจุที่แสดงในตารางแสดงเฉพาะความจุโดยประมาณของเครื่องบดเงื่อนไขที่เกี่ยวข้องคือการบดหินแกรนิตแบบเปิด แบบพ่นแห้งที่มีความหนาแน่นรวม 1600 กก./ลบ.ม. ซึ่งเป็นขนาดสูงสุดที่สามารถรองรับขนาดป้อนสูงสุดที่เครื่องบดอนุญาตได้ค่าที่ต่ำกว่าในตารางใช้กับสถานการณ์ที่ค่าปรับของการให้อาหารที่น้อยกว่าขนาดของการระบายถูกปฏิเสธ และค่าที่สูงกว่านำไปใช้กับสถานการณ์ที่มีเนื้อหาของค่าปรับCSS ที่เครื่องบดสามารถทำงานได้ตามปกติขึ้นอยู่กับการกระจายความละเอียดในการป้อน ความเปราะบางของวัสดุ (Wi) ปริมาณสารปนเปื้อนในการป้อน ประเภทของแผ่นกรามที่ติดตั้ง และประเภทของวัสดุที่ใช้





เส้นโค้งลักษณะเฉพาะของเม็ดคายประจุ เส้นโค้งนี้เป็นเส้นโค้งลักษณะเฉพาะของแกรนูลทั่วไปของหินบดขนาดกลาง (ดัชนีการบดอัด Wi=16)ประมาณ 75% ของผลิตภัณฑ์น้อยกว่า CSSรูปร่างและผลิตภัณฑ์ของ Granularity Curve จะน้อยกว่าอัตราส่วนของ CSS ขึ้นอยู่กับลักษณะของแร่ธาตุสำหรับหินที่มีความเปราะบางต่างกัน (Wi ระหว่าง 20-12) โดยปกติประมาณ 65%-85% ของผลิตภัณฑ์ที่บดแล้วจะน้อยกว่า CSS ของเครื่องบด

เครื่องบดหินใช้กันอย่างแพร่หลายในการบดหินแกรนิต หินบะซอลต์ หินปูน หิน คอนกรีต รวม กรวด โดโลไมต์ ควอตซ์ และหินกว่า 130 ชนิดในเหมืองแร่ เหมืองหิน ก่อสร้าง ถนน และอุตสาหกรรมอื่น ๆเครื่องบดหินของเราทุกรุ่นมีแบบให้เลือกมากมายคุณสามารถเลือกเครื่องบดหินขนาดเล็ก ขนาดกลาง หรือขนาดใหญ่ได้ตามความต้องการ

คำถามและคำตอบหากต้องการเลือกรุ่นที่เหมาะกับคุณ โปรดบอกเรา :

1. คุณต้องการบดหินชนิดใด?เช่นหินแกรนิต หินปูน หินแม่น้ำ หินบะซอลต์ แร่เหล็ก....
2. ขนาดหินของคุณก่อนที่จะบดขยี้คืออะไร?กี่นิ้วหรือมม.
3. คุณต้องการขนาดผลิตภัณฑ์ขั้นสุดท้ายอย่างไร?กี่นิ้วหรือมม.
4. ข้อกำหนดด้านกำลังการผลิตของคุณคืออะไร?กี่ตันต่อชั่วโมง?
5. whatsapp หรือ wechat ของคุณคืออะไร เร็วกว่าที่เราจะส่งรายละเอียดและรูปถ่ายให้คุณ
